挡边皮带输送机

挡边皮带输送机介绍

挡边皮带输送机又叫波纹挡边皮带输送机，是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，对物料进行连续输送的设备。可大倾角输送甚至垂直提升散料。

挡边皮带输送机适用范围

裙边皮带输送机广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。

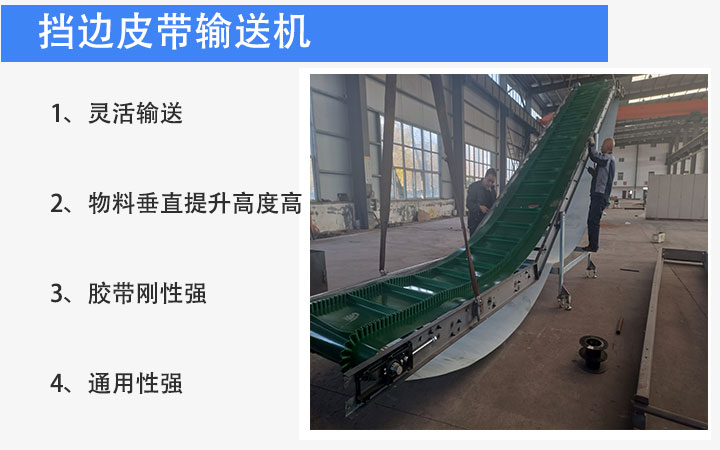

挡边皮带输送机优势

1、可水平或大倾角输送散装物料，占地面积小；

2、物料垂直提升高度可达100m以上；

3、胶带刚性强，可防止物料跑偏；

4、通用性强，便于进行标准化生产，并可按需要进行组合装配。

挡边皮带输送机结构

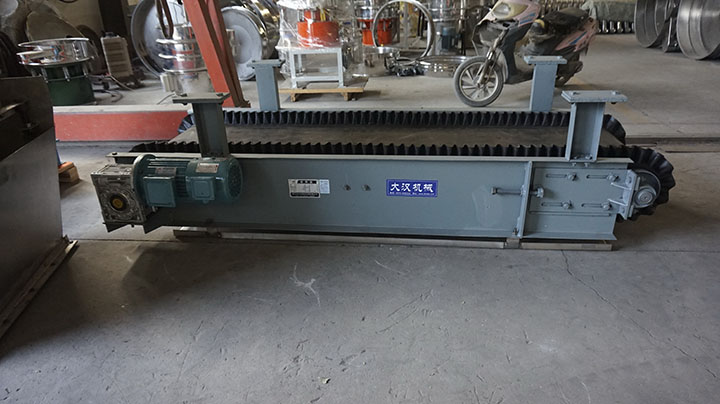

由波纹挡边带、基带横隔板、机头传动滚筒、驱动装置、改向压轮、挡边轮、振打器等组成。

挡边：设计成波纹状，可防止物料测滑撒落。

横隔板：主要作用是承托物料，可分为固定式和可拆式两大类。

档边和横隔板是用二次硫化的方法与基带连接的，具有很高的连接强度。

挡边皮带输送机工作原理

档边皮带输送机是以输送带作为牵引和承载构件,通过承载物料的输送带的运动进行物料输送的连续输送设备，输送带绕经传动滚筒和尾部滚筒形成载极环形带，上下输送带由托辊支承以限制输送带的挠曲垂度，拉紧装置为输送带正常运行提供所需的张力。工作时驱动装置驱动传动滚筒，通过传动滚筒和输送带之间的摩擦力驱动输送带运行，物料装在输送带上和输送带一起运动以完成对物料的输送。

挡边皮带输送机技术参数
