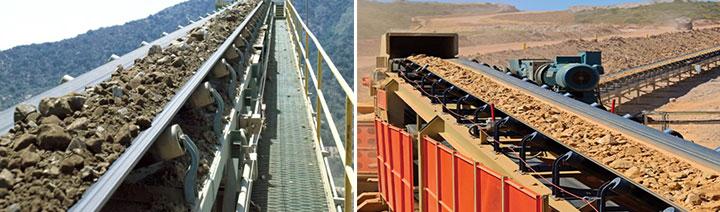

碎石皮带输送机是矿山和采石场用来搬运石料的输送设备。从爆破石料进入颚式破碎机开始，经过反击破和振动筛，至成品料堆存放为止，石料在各设备之间的转运工作由碎石皮带输送机完成。碎石皮带输送机的带宽在500mm-1600mm之间，输送距离在10m-50m左右，根据带宽和输送距离等因素的不同，机器的输送量在40-1080t/h。碎石皮带输送机在采石场运行中起到了及时中转碎石的作用，皮带一旦停机，破碎机出料口下方在短时间内便会形成积料，需要人工进行清理。

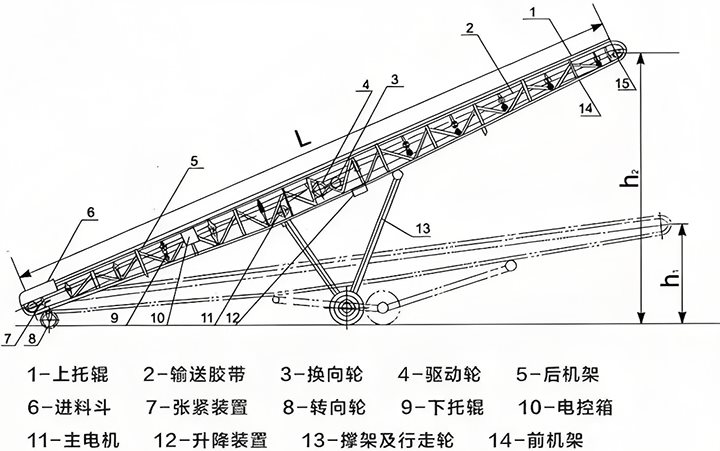

碎石皮带输送机由输送带、托辊、滚筒、机架、驱动装置等主要的配件组成。输送带采用橡胶内衬钢丝绳或尼龙帆布的结构，厚度较大，能够承受石料的冲击和摩擦。在碎石工况中选用较多的是EP200或EP300帆布带，覆盖胶厚度不低于15毫米。托辊成排布置在输送带下方，起到承托作用，防止输送带因重力下沉。滚筒分为主动滚筒和从动滚筒，电机带动主动滚筒旋转，驱动输送带循环运行。机架由焊接钢结构组成，为整个系统提供支撑。

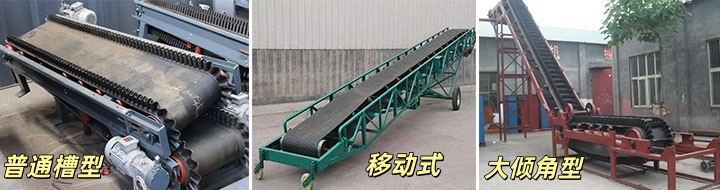

碎石皮带输送机按照结构的不同可以分为普通槽型、大倾角输送带和移动式输送机等三种常见的类型，这三种类型在选择的时候可以结合碎石的特性、场景等因素进行选择。
普通槽型是常用的一种类型。输送带在托辊组的挤压下形成槽形截面，碎石不易从两侧滚落。这种类型适合水平布置或坡度较小的场地，例如从破碎机下方将碎石送入振动筛。多数采石场采用的是这种槽型结构。当输送坡度超过约20度时，普通槽型皮带机的碎石滚落风险明显上升，需考虑更换机型。

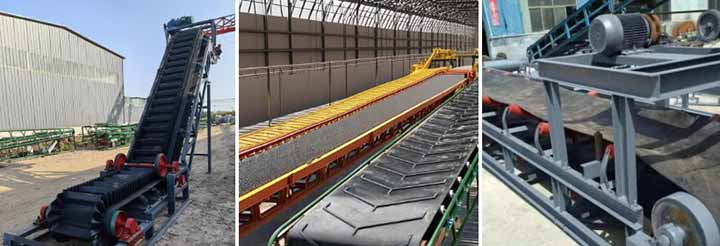

大倾角输送带配置了挡边和隔板。普通带式输送机坡度超过18度时，碎石会向下滑落，而大倾角输送带的坡度可以达到40度。挡边防止碎石从皮带两侧掉落，隔板在皮带上形成一个个小格，兜住石子防止下滑。这种类型适用于场地紧张的破碎站，例如在山体上开采时，平地面积不足，只能将输送机架设在较陡的坡面上。

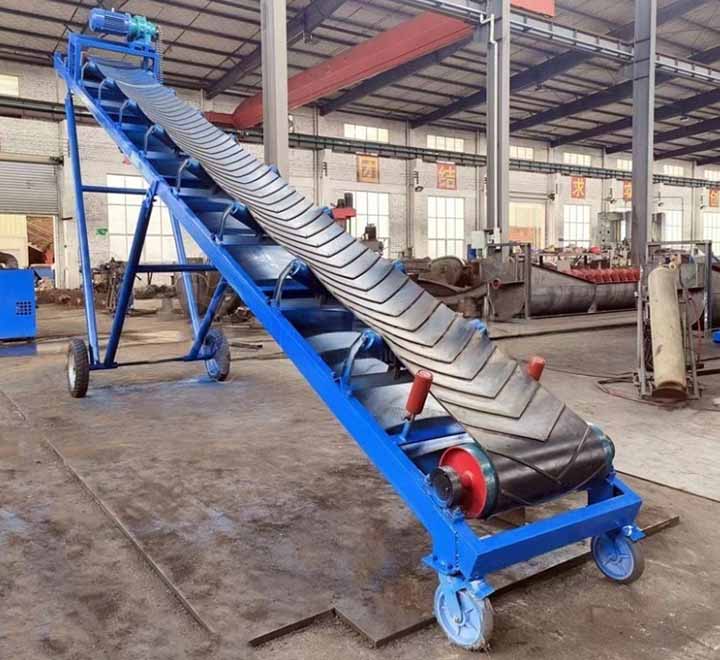

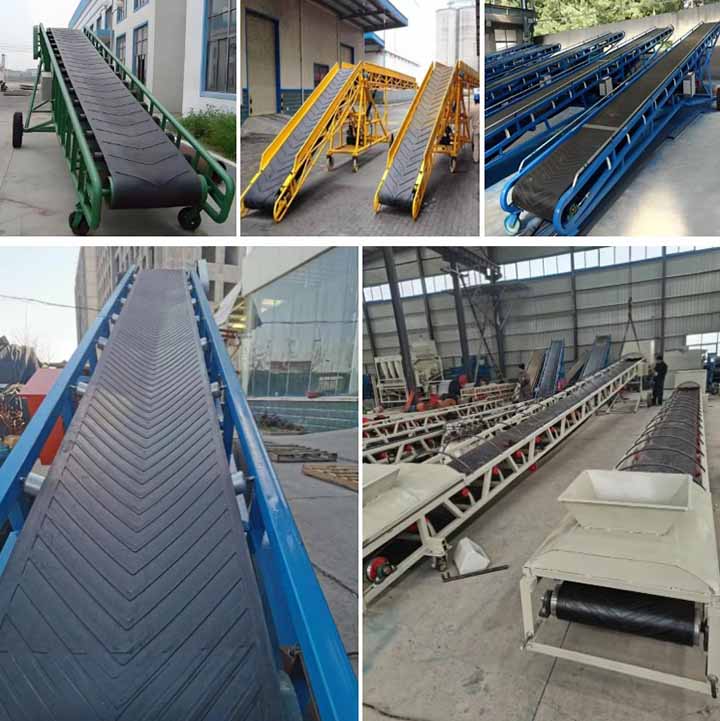

移动式输送机底部安装了行走轮。当某个料堆达到预定高度需要移位时，或者开采面向前推进后，整条生产线需要随之移动时，移动式输送机可以直接推到新位置。这种类型适合小型采石场或临时性破碎项目，避免了每次更换作业地点都要重新浇筑混凝土基础的麻烦。
| 参数项目 | 普通槽型皮带机 | 大倾角皮带机 | 移动式皮带机 |
| 带宽范围 | 500-1600mm | 300-1400mm | 400-1000mm |
| 输送长度 | 10-50m（可定制更长） | 10-80m（垂直提升可达80m） | 5-30m |
| 输送倾角 | ≤18° | 0°-90° | 0°-25° |
| 带速范围 | 1.3-3.5m/s | 0.6-4.0m/s | 0.5-2.0m/s |
| 电机功率 | 3-75kW | 1.5-185kW | 1.5-11kW |
| 输送量 | 40-1500t/h | 15-794m³/h（约30-1500t/h） | 80-440t/h |
| 适用粒度 | ≤280mm | ≤250-550mm | ≤200mm |
减少人工投入：没有碎石皮带输送机时，采石场需要雇佣多名铲车司机来回倒运碎石，燃油和人工开支累积下来不是小数目。安装皮带输送机后，一条皮带可以替代多台铲车和多名司机的工作量。
维持生产连续性：皮带输送机出现故障会导致整条破碎线堵料。选用厚覆盖胶的输送带和重载型托辊后，碎石皮带输送机连续运行两三年不发生重大故障是常见的情况。
改善堆料效果：碎石从皮带末端抛落，一层一层自然堆积，料堆形状规整、密度均匀。相比之下，自卸车直接倾倒的方式容易压出深坑，料堆形状也不规则，后续装车时铲斗的取料效率会受到影响。
皮带撕裂是碎石皮带输送机严重的故障。当碎石从上方下料口砸下来时，如果混入一根钢筋或一块挖掘机斗齿，输送带会被当场划开一条长口子。解决这个问题的方法有两个：一是可以在下料点下方安装缓冲床，碎石先落在缓冲条上再滑到输送带表面，冲击力得到缓冲；二是在进料口前方安装金属探测器，检测到铁件后自动报警或剔除。
皮带磨损是由碎石反复摩擦输送带表面造成。可以选用耐磨盖胶输送带，其表面橡胶硬度较高，抵抗摩擦的能力更强。或者在下料点的导料槽内壁铺设耐磨陶瓷衬板，碎石先撞击陶瓷衬板再落到输送带上，陶瓷衬板磨损到一定程度后单独更换即可，成本低于更换整条输送带。皮带跑偏也会加剧磨损。在输送机适当位置安装一组自动调心托辊，当输送带向一侧偏移时，托辊会自动施加一个反向推力将其纠正，避免输送带边缘与机架持续摩擦。
湖北某采石场地形陡峭，可用平地面积较小。破碎机架设在山腰，成品料堆规划在山脚，上下落差接近30米。若采用普通槽型皮带机，超过18度的坡度便会发生碎石滚落，无法满足输送要求。 后来选用一台大倾角碎石皮带输送机，带宽650毫米，挡边高度120毫米，隔板间距250毫米。该设备从山腰破碎机出料口接料，以35度坡度向下输送，总长度65米，时输送量达到120吨。安装时在下料点加装了缓冲床，进料口前方设置了金属探测器。 设备运行十个月后，客户反馈输送带表面仅出现轻微磨痕，未发生撕裂或贯穿损伤。原先担忧的大坡度无法输送的问题得到解决，整条碎石线的石料转运工作保持正常。
碎石皮带输送机通过皮带输送机电动滚筒、耐磨输送带等配件协同作用，使坚硬、块状的碎石既得到了好的运输方案又得到了长时间的使用。在选择的时候，如果场地坡度超过20度需要考虑大倾角机型；如果原料中可能混入铁件，金属探测器和缓冲床是值得加装的配置；硬质碎石需要搭配耐磨盖胶输送带和陶瓷衬板。通过合理的考虑可以使碎石的输送得到进行，也增加了生产的效率。
