皮带输送机由哪些部分组成?

来源:皮带输送机作者:未知发布时间:2020-08-21 16:43:37

皮带输送机作为一种连续运转的输送设备,主要由输送带,托辊、滚筒、松紧装置等部分组成,接下来将为您详细介绍一下关于皮带输送机的结构。

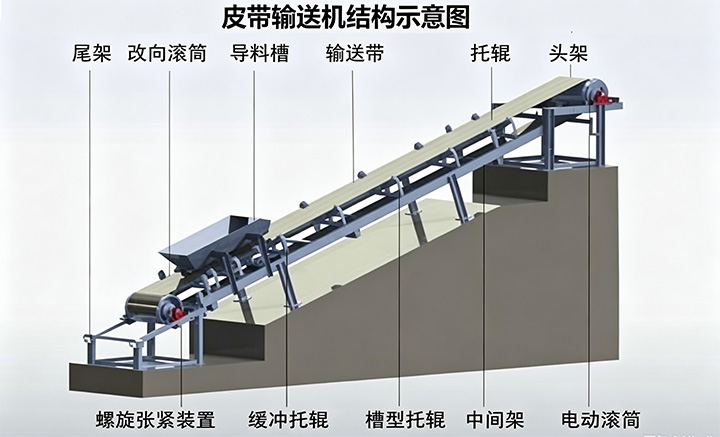

皮带输送机结构详解

一、驱动装置

皮带输送机驱动装置是由电动机、联轴器或液力耦合器、减速器、传动滚筒等组成,有倾斜段的皮带输送机还应根据需要设制动器或逆止器,驱动装置的作用是由传动滚筒通过摩擦将引力传递给输送带使其运动并输送货物。

二、输送带

皮带输送机输送带即是承载构件又是牵引构件,带上的物料随输送带一起运行,根据需要可在输送机端部或中间部位卸下,根据不同物料的性质,皮带输送机输送带材质有橡胶、硅胶、PVC及PU等多种材质,还有具有耐油、酸、碱等输送带,可以满足更多输送要求。

三、托辊

在皮带输送机上有槽形托辊、平形托辊、调心托辊、缓冲托辊。槽形托辊(由3个辊子组成)支承承载分支,用以输送散粒物料。

用户可以通过对心托辊的调整,来决定横向位置,避免物料在输送过程中跑偏,缓冲托辊装在受料处,以减小物料对皮带的冲击,减少皮带的磨损。

四、滚筒装置

皮带输送机滚筒装置分为驱动滚筒和改向滚筒。驱动滚筒是传递动力的主要部件,分单滚筒(胶带对滚筒的包角为210°至230°)、双滚筒(包角达350°)和多滚筒(用于大功率)等。

改向滚筒目的是改变胶带的运行方向和增加传动滚筒的包角,使胶带形成封闭的环形。

五、张紧装置

皮带输送机松紧装置主要包括固定式张紧装置(包括螺旋张紧和固定绞车张紧)、重锤式张紧装置、自动式张紧装置等,皮带输送机张紧力直接影响着其是否能够稳定运行,其作用主要体现在使输送带和滚筒的分离点有合适的张力和摩擦力,防止皮带打滑,使得输送带有适合的悬垂度。

注意:在非稳定情况下(如启动、停止或负载重量变化),张紧装置需要及时调整,使得张力得到新的平衡。由于皮带材质的特点,在使用时间达到一定年限后,皮带会自动伸长,张紧装置可以补偿皮带自身带来的伸长。

六、清扫装置

皮带输送机清扫装置一般采用的是弹簧清扫器,它装在头部滚筒的的下方,使得输送带进入载分支前,先将大部分黏附物清扫掉。弹簧压力的大小根据不同物料的粘性进行相关性的调节,同时保证弹簧的工作行各为20mm。

皮带输送机工作原理:由上下托辊支承的作为承载构件和牵引构件的输送带,绕过头、尾滚筒形成闭合环路的输送机械,它借助于驱动滚筒与输送带之间的摩擦来传递动力,实现物料输送。可用于水平、倾斜向上、倾斜向下输送物料。



以上是皮带输送机结构的介绍,如果您想要了解更多关于皮带输送机的知识,可以随时咨询大汉皮带输送机厂家,我们随时可以为您服务。
